检测需求：检测内部针脚两个区域的平面度和共面度，检测外排针脚的平面度
精度要求：0.01mm
相机选型：单台SR7050线激光3D相机
成像方式：相机固定，零件运动
速度要求：每1.5秒检测1个
测量方法：1. 在外排针脚上选择7个点，测量平面度
2. 在内部选择6个点，测量平面度
3. 在内部选择12个点，测量共面度
浏览量:
197
针脚平面度测量
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

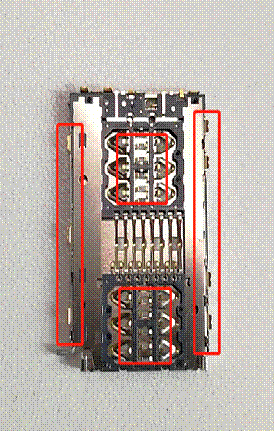

项目检测对象为某公司某小型零件，需检测其针脚平面度，如下图所示。
采用SR7050线激光相机扫描被测零件。SR7050的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
30mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.2um |
|
X轴重复精度 |
2.5um |
|
X轴数据间隔 |
10um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

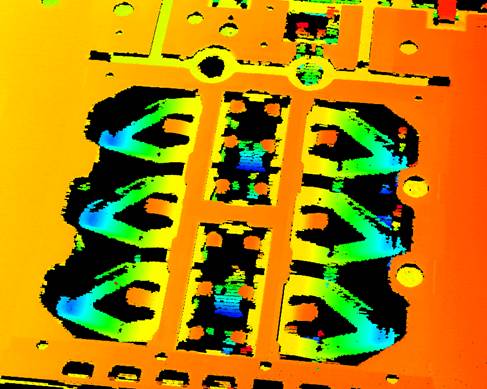

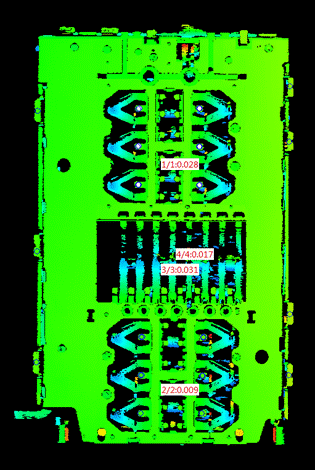

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，在外排针脚上选择7个点，测量平面度在内部选择6个点，测量平面度，在内部选择12个点，测量共面度，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
平面度1 |
平面度2 |
平面度3 |
共面度 |
|
1 |
0.0272 |
0.0079 |
0.0158 |
0.0313 |
|
2 |
0.0274 |
0.0095 |
0.0159 |
0.0314 |
|
3 |
0.0274 |
0.0095 |
0.016 |
0.0301 |
|
4 |
0.0274 |
0.0071 |
0.0155 |
0.0291 |
|
5 |
0.0264 |
0.0114 |
0.0231 |
0.0304 |
|
6 |
0.0275 |
0.0111 |
0.0201 |
0.0329 |
|
7 |
0.0275 |
0.013 |
0.0168 |
0.0305 |
|
8 |
0.0278 |
0.0097 |
0.0252 |
0.0313 |
|
9 |
0.0277 |
0.0097 |
0.0236 |
0.0313 |
|
10 |
0.0269 |
0.0083 |
0.0245 |
0.0325 |
|
11 |
0.0274 |
0.0085 |
0.0251 |
0.0328 |
|
12 |
0.0274 |
0.0085 |
0.0249 |
0.0315 |
|
MAX |
0.0278 |
0.013 |
0.0252 |
0.0329 |
|
MIN |
0.0264 |
0.0071 |
0.0155 |
0.0291 |
|
MAX-MIN |
0.0014 |
0.0059 |
0.0097 |
0.0038 |
经12次测量结果显示，动态重复性精度在0.01mm以内
