检测需求：手机中框的平面度（LCD仓和TP框）
精度要求：0.02mm
零件尺寸：75mm x 60mm
相机选型：两台SR7140
成像方式：相机固定，零件运动
节拍要求：1.5秒检测一个
测量方法：分别在LCD仓和TP框内取若干点云，分别计算平面度
浏览量:
197
手机中框平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

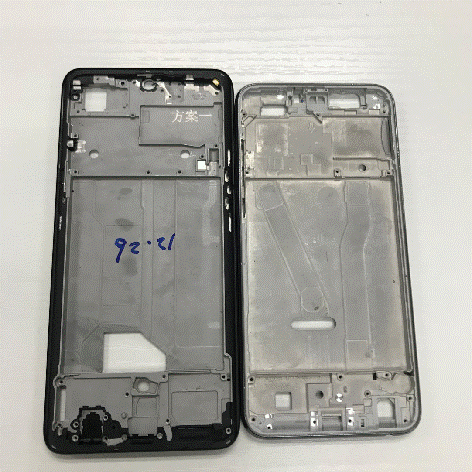

项目检测对象为某型号手机中框，如下图所示。
采用单台SR7140相机对其进行测量，SR7400相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
90mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.5um |
|
X轴重复精度 |
8um |
|
X轴数据间隔 |
30um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |
单台SR7140的X轴视野为90mm，大于手机中框宽度，可满足视野需求。

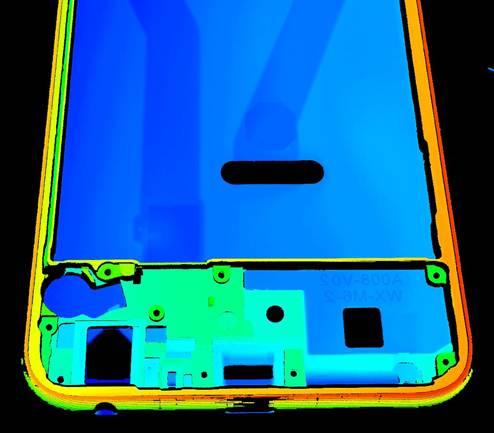

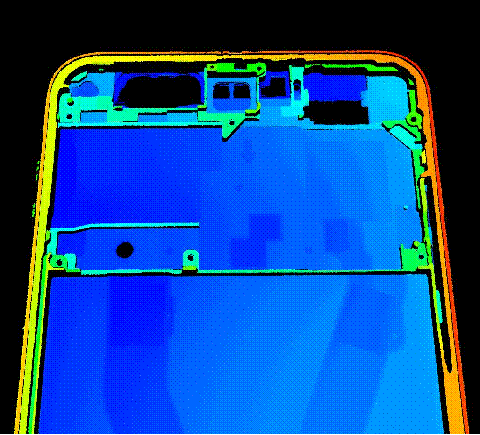

对产品进行3D成像，如下所示。
在KZVision视觉处理软件中进行测量，如下图所示。
|
序号 |
LCD仓平面度 |
TP框平面度 |
|
1 |
0.1119 |
0.3819 |
|
2 |
0.1104 |
0.3873 |
|
3 |
0.111 |
0.3765 |
|
4 |
0.1119 |
0.3823 |
|
5 |
0.1134 |
0.385 |
|
6 |
0.1114 |
0.3833 |
|
7 |
0.1135 |
0.3897 |
|
8 |
0.108 |
0.3878 |
|
9 |
0.11 |
0.3871 |
|
10 |
0.1118 |
0.3844 |
|
11 |
0.111 |
0.3863 |
|
12 |
0.1081 |
0.3816 |
|
13 |
0.1092 |
0.3893 |
经13次检测发现，对同一个零件进行检测：
LCD仓最大检测值MAX为0.1135，最小检测值MIN为0.108, 因此LCD仓平面度重复精度为MAX - MIN = 0.005mm。
TP框最大检测值MAX为0.3879，最小检测值MIN为0.3765, 因此TP框平面度重复精度为MAX - MIN = 0.013mm。
