检测需求：检测小金属件底部平面度
精度要求：0.02mm
相机选型：单台SR7050线激光3D相机
成像方式：相机固定，零件运动
节拍要求：每0.5秒检测1个
测量方法：在底部选择20个点位，测量平面度
浏览量:
197
小金属片平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

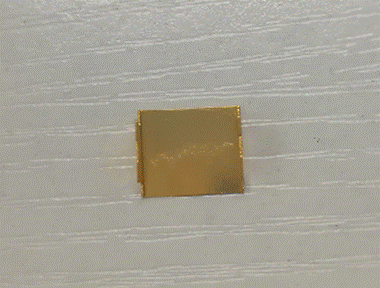

项目检测对象为某小型金属零件，需检测底部平面度，如下图所示。
采用SR7050线激光相机扫描被测零件。SR7050的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
30mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.2um |
|
X轴重复精度 |
2.5um |
|
X轴数据间隔 |
10um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

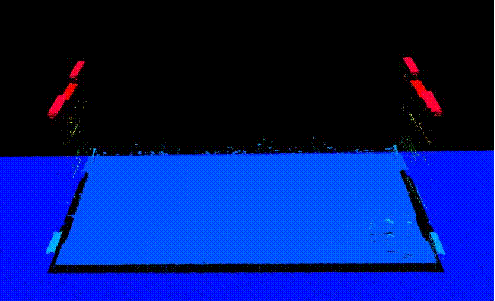

对产品进行3D成像，获得点云，如下图所示。

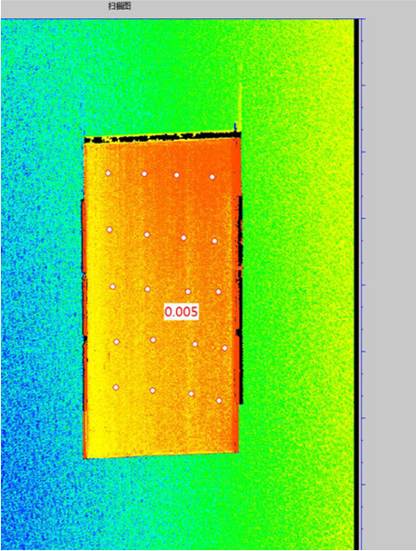

并在KZVision视觉处理软件中对点云数据进行处理，在底部选择20个点，测量共面度，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
平面度 |
|
1 |
0.0034 |
|
2 |
0.0051 |
|
3 |
0.0045 |
|
4 |
0.0045 |
|
5 |
0.005 |
|
6 |
0.005 |
|
7 |
0.0039 |
|
8 |
0.0054 |
|
9 |
0.0053 |
|
10 |
0.0042 |
|
11 |
0.0055 |
|
12 |
0.0031 |
|
13 |
0.0052 |
|
14 |
0.0049 |
|
15 |
0.0052 |
|
16 |
0.0062 |
|
17 |
0.0047 |
|
18 |
0.0054 |
|
19 |
0.0068 |
|
20 |
0.0053 |
|
MAX |
0.0068 |
|
MIN |
0.0031 |
|
MAX-MIN |
0.0037 |
经20次动态检测结果显示，平面度重复精度为0.0038以内。
