检测需求：检测线圈的平面度
精度要求：0.05mm
相机选型：单台SR7050高精度线激光3D相机
成像方式：相机固定，零件运动
相对运动速度：200mm/s
测量方法：在样品上选取36个点位计算平面度
浏览量:
197
线圈平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

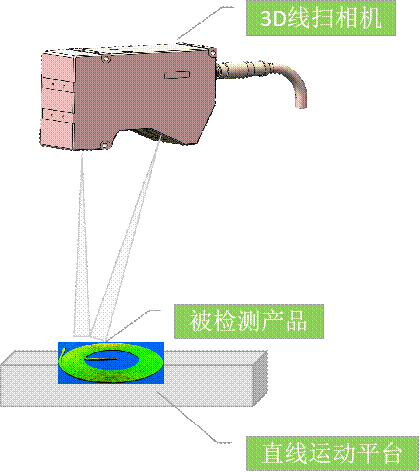

项目检测对象为某线圈，需要检测其表面平面度，测量方案如下图所示。
如上图所示，需要检测该线圈的平面度是否达到0.05mm，可以使用SR7050型号的线激光相机，该相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
30.5mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.2um |
|
X轴重复精度 |
2.5um |
|
X轴数据间隔 |
10um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

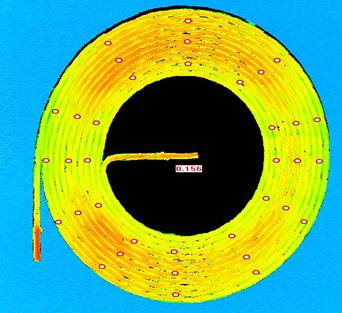

对产品进行3D成像，获得点云，在KZVision视觉处理软件中对点云数据进行处理，取36个点检测平面度，如下图所示：
多次对产品进行检测，检测结果如下表所示。
|
序号 |
产品1 |
产品2 |
产品3 |
产品4 |
产品5 |
产品6 |
产品7 |
产品8 |
产品9 |
产品10 |
|
1 |
0.2184 |
0.1559 |
0.1389 |
0.172 |
0.1683 |
0.1523 |
0.2331 |
0.1873 |
0.1279 |
0.1441 |
|
2 |
0.2173 |
0.1566 |
0.1368 |
0.17 |
0.1657 |
0.1529 |
0.2354 |
0.1866 |
0.1257 |
0.1474 |
|
3 |
0.2191 |
0.1542 |
0.137 |
0.1707 |
0.1657 |
0.1544 |
0.2367 |
0.1843 |
0.1229 |
0.1433 |
|
4 |
0.22 |
0.1542 |
0.1332 |
0.1716 |
0.1655 |
0.1533 |
0.2378 |
0.1847 |
0.123 |
0.146 |
|
5 |
0.2169 |
0.1558 |
0.1321 |
0.1715 |
0.166 |
0.152 |
0.2365 |
0.185 |
0.1257 |
0.1501 |
|
6 |
0.2164 |
0.1547 |
0.1317 |
0.1695 |
0.1644 |
0.1525 |
0.2374 |
0.1861 |
0.125 |
0.1487 |
|
7 |
0.2144 |
0.1551 |
0.1315 |
0.1696 |
0.1642 |
0.158 |
0.2397 |
0.1865 |
0.1241 |
0.1481 |
|
8 |
0.2161 |
0.1547 |
0.1341 |
0.1701 |
0.1657 |
0.1585 |
0.2416 |
0.1875 |
0.1272 |
0.1475 |
|
9 |
0.2198 |
0.1549 |
0.1312 |
0.1677 |
0.1646 |
0.1545 |
0.2397 |
0.1841 |
0.1273 |
0.1461 |
|
10 |
0.2134 |
0.1558 |
0.1348 |
0.1705 |
0.1677 |
0.1526 |
0.235 |
0.1832 |
0.126 |
0.1436 |
|
MAX-MIN |
0.0066 |
0.0024 |
0.0077 |
0.0043 |
0.0041 |
0.0065 |
0.0085 |
0.0043 |
0.005 |
0.0068 |
经多次检测发现，动态重复精度在0.0085mm以内，实现了对该零件的高精度平面度测量。
