检测需求：检测LED灯珠板底板的平面度
精度要求：0.1mm
零件尺寸：80mm x 200mm
相机选型：单台SR7140线激光3D相机
成像方式：相机固定，零件运动
相对运动速度：100mm/s
测量方法：在LED灯珠板上取若干点，计算平面度
浏览量:
197
LED灯珠板平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

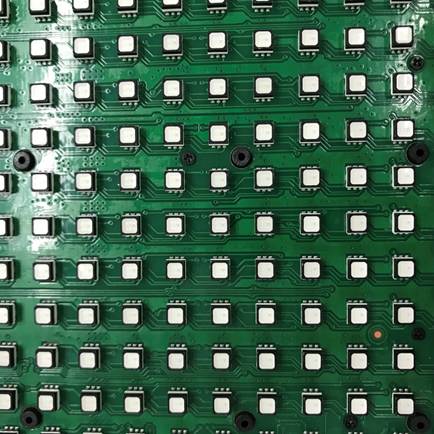

项目检测对象为LED灯珠板，如下图所示。
客户提出需求：LED灯珠板在出厂前，需要检测底板的平面度，以确保产品的合格率。要求通过视觉设备来检测LED灯珠板的平面度是否在0.1mm之内。LED灯珠板尺寸为：长200mm，宽80mm。SR7140型号的线激光相机可以满足检测要求，相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
90mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.5um |
|
X轴重复精度 |
8um |
|
X轴数据间隔 |
30um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

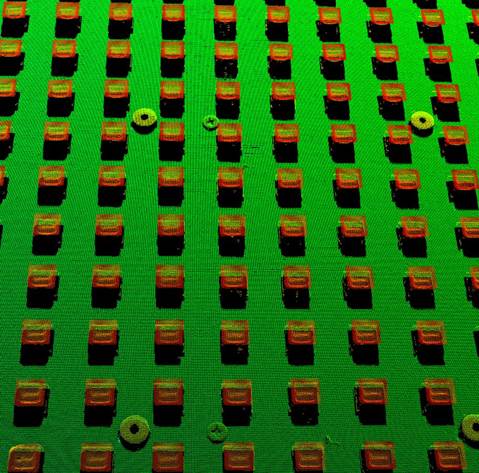

对产品进行3D成像，获得点云，如下图所示。

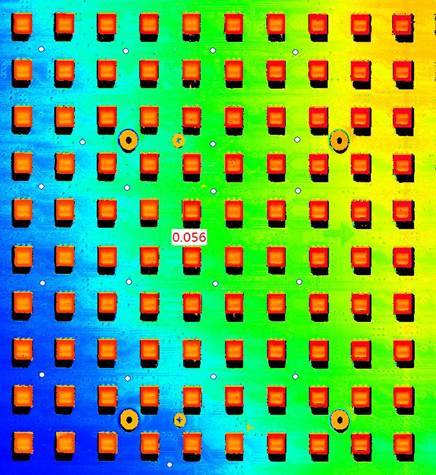

在KZVision视觉处理软件中对点云数据进行处理，在底板点云上取若干点，检测平面度，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
平面度(mm) |
|
1 |
0.0651 |
|
2 |
0.0668 |
|
3 |
0.0602 |
|
4 |
0.0584 |
|
5 |
0.0594 |
|
6 |
0.0599 |
|
7 |
0.0546 |
|
8 |
0.055 |
|
9 |
0.0681 |
|
10 |
0.0558 |
|
11 |
0.0589 |
|
12 |
0.0556 |
|
MAX |
0.0681 |
|
MN |
0.0545 |
|
MAX - MIN |
0.0135 |
经12次检测发现，对同一个零件进行检测，最大检测值MAX为0.0681，最小检测值MIN为0.0545, 因此平面度重复精度为MAX - MIN = 0.0135。
