检测需求：金属治具表面的平面度
精度要求：0.25mm
零件尺寸：550mm x 450mm
相机选型：两台SR7400，一拖二的方式扫描零件
成像方式：相机固定，零件运动
相对运动速度：200mm/s
测量方法：在治具表面取若干点，计算平面度
浏览量:
197
治具平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

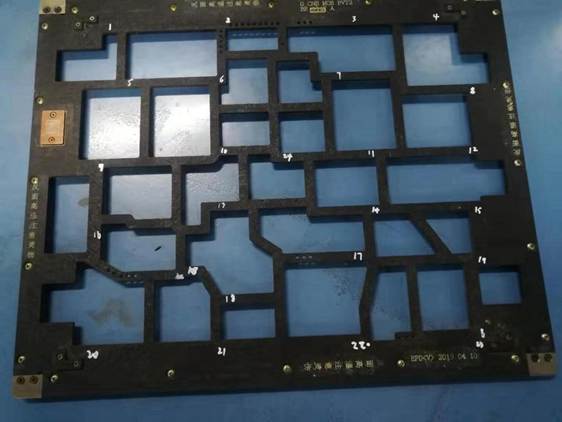

项目检测对象为某工厂治具，如下图所示。

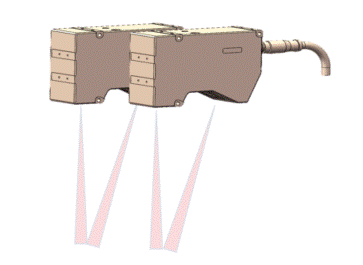

金属治具尺寸为：长550mm，宽450mm。单台相机无法满足视野需求，故选用两台SR7400相机一起扫描被测零件，如下图所示：
随后合并两台相机点云，再进行点云处理和平面度检测等后续操作，SR7400相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
240mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
5um |
|
X轴重复精度 |
20um |
|
X轴数据间隔 |
80um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |
单台SR7400的X轴视野为240mm，两台SR7400的视野可达490mm，满足治具平面度检测的视野需求。

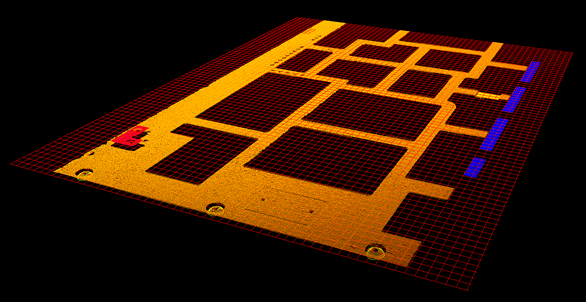

对产品进行3D成像，合并点云，如下图所示。

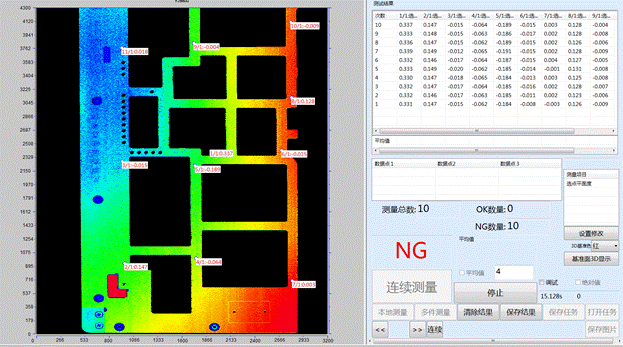

在KZVision视觉处理软件中对点云数据进行处理，在治具点云上表面取若干点，检测平面度，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
平面度(mm) |
|
1 |
0.0158 |
|
2 |
0.0181 |
|
3 |
0.0176 |
|
4 |
0.0202 |
|
5 |
0.0188 |
|
6 |
0.0194 |
|
7 |
0.0171 |
|
8 |
0.0173 |
|
9 |
0.0165 |
|
10 |
0.0179 |
经10次检测发现，对同一个零件进行检测，最大检测值MAX为0.0202，最小检测值MIN为0.0158, 因此平面度重复精度为MAX - MIN = 0.0044，小于0.01mm，可满足检测需求。
