检测需求：检测金属小件的平面度
精度要求：0.05mm
零件尺寸：30mm x 40mm x 3mm
相机选型：单台SR7050高精度线激光3D相机
成像方式：相机固定，零件运动
相对运动速度：200mm/s
测量方法：设置指定0点，将13个点位坐标输入x、y点中，测试13个点拟合的平面度
浏览量:
197
小件高精度平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

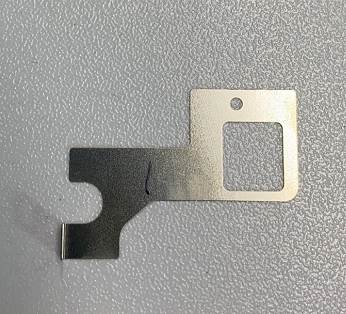

项目检测对象为某五金小件，如下图所示。

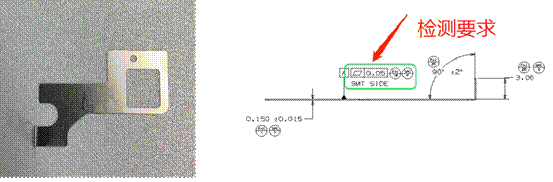

需要检测该小金属件的平面度是否达到0.05mm，对于小零件的高精度测量，可以使用SR7050型号的线激光相机，该相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
30.5mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.2um |
|
X轴重复精度 |
2.5um |
|
X轴数据间隔 |
10um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

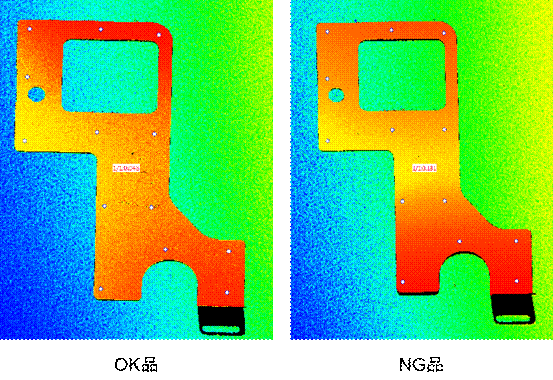

对产品进行3D成像，获得点云，如下图所示。

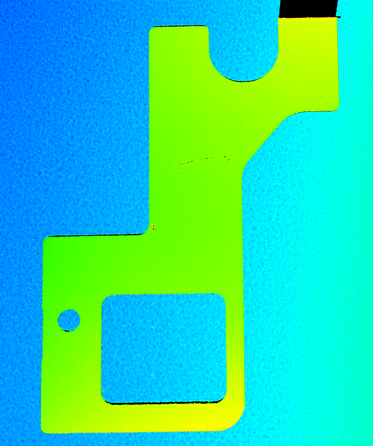

在KZVision视觉处理软件中对点云数据进行处理，在底板点云上取若干点，检测平面度，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
NG平面度(mm) |
OK平面度(mm) |
|
1 |
0.1804 |
0.0428 |
|
2 |
0.1811 |
0.0421 |
|
3 |
0.1808 |
0.043 |
|
4 |
0.1825 |
0.0426 |
|
5 |
0.1806 |
0.0425 |
|
6 |
0.1802 |
0.0406 |
|
7 |
0.1795 |
0.0425 |
|
8 |
0.1818 |
0.043 |
|
9 |
0.1802 |
0.043 |
|
10 |
0.1802 |
0.043 |
|
11 |
0.1797 |
0.0431 |
|
12 |
0.1799 |
0.0433 |
|
13 |
0.1809 |
0.0426 |
|
14 |
0.1807 |
0.0429 |
|
15 |
0.1811 |
0.043 |
|
MAX |
0.1825 |
0.0433 |
|
MIN |
0.1795 |
0.0406 |
|
MAX-MIN |
0.003 |
0.0027 |
经12次检测发现，动态重复精度在0.005mm以内，实现了对该零件的高精度平面度测量。
