检测需求：隔着玻璃测量金属底座平面度
精度要求：0.2mm
零件尺寸：50mm x 120mm
相机选型：单台SR7080线激光3D相机
成像方式：相机固定，零件运动
速度要求：200mm/s
测量方法：在金属底座上取若干点，计算平面度
浏览量:
197
金属底座平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

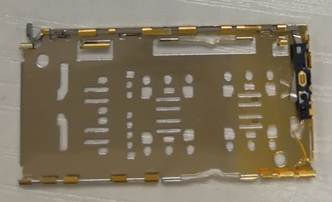

项目检测对象如下图所示。

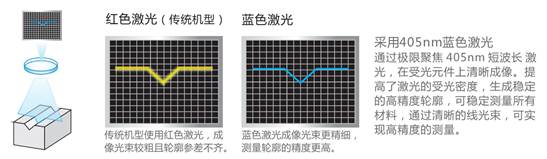

该零件材质为金属，测量亮色金属件时，一般使用蓝色激光相机进行测量，蓝光特点如下：
使用蓝色激光成像可以显著减少金属表面反光的影响。
SR7080是一种蓝色激光相机，使用它可以完成该零件的平面度检测，该相机的相关参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
60mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.4um |
|
X轴重复精度 |
5um |
|
X轴数据间隔 |
20um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

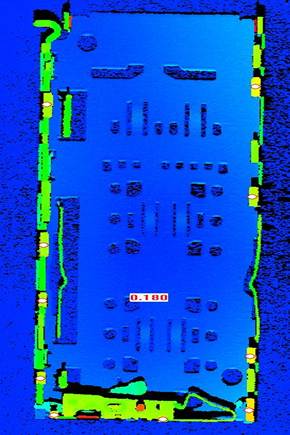

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，在底板点云上取若干点，检测平面度，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
平面度 |
|
1 |
0.1709 |
|
2 |
0.1717 |
|
3 |
0.1636 |
|
4 |
0.165 |
|
5 |
0.1585 |
|
6 |
0.1723 |
|
7 |
0.1707 |
|
8 |
0.1725 |
|
9 |
0.1638 |
|
10 |
0.1699 |
|
11 |
0.1631 |
|
12 |
0.1673 |
|
13 |
0.1624 |
经13次检测发现，对同一个零件进行检测，最大检测值MAX为0.1725，最小检测值MIN为0.1585, 因此平面度重复精度为MAX - MIN = 0.014。
