检测需求：检测6个面的平面度，检测圆孔的深度，圆直径，产品厚度
精度要求：0.02mm
相机选型：单台SR7080线激光3D相机
成像方式：相机固定，零件运动
节拍要求：每2.5秒检测1个
测量方法：1. 平面上选择20个点，计算整体平面度；
2. 在平面上选8个点作为基准点，在圆孔内各选7个点，测量圆孔深度
3. 选择圆孔，计算圆尺寸
浏览量:
197
圆孔深度圆直径及表面平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

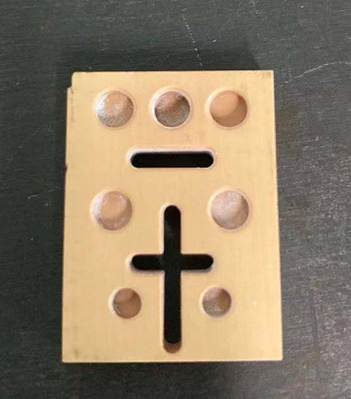

项目检测对象如下图所示。
使用SR7080线激光相机扫描被测零件。SR7080的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
60mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.4um |
|
X轴重复精度 |
5um |
|
X轴数据间隔 |
20um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

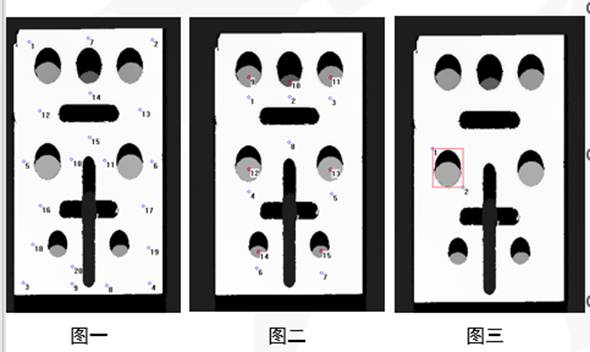

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，如图一，平面上选择20个点，计算整体平面度；如图二，在平面上选8个点作为基准点，在圆孔内各选7个点，测量圆孔深度；如图三，选择圆孔，计算圆尺寸；
多次对样品进行检测，检测结果如下表所示。
|
序号 |
平面度1 |
平面度2 |
平面度3 |
平面度4 |
平面度5 |
平面度6 |
圆孔深度1 |
圆孔深度2 |
圆孔深度3 |
圆孔深度4 |
圆孔深度5 |
圆孔深度6 |
圆孔深度7 |
圆尺寸 |
|
1 |
0.0904 |
0.0825 |
0.0225 |
0.0304 |
0.0246 |
0.0194 |
-2.4743 |
-3.9524 |
-2.4476 |
-2.0374 |
-1.999 |
-2.3869 |
-2.4378 |
1.968 |
|
2 |
0.0883 |
0.0847 |
0.0235 |
0.0244 |
0.0228 |
0.0269 |
-2.4747 |
-3.952 |
-2.4464 |
-2.0391 |
-1.9994 |
-2.3914 |
-2.4403 |
1.9703 |
|
3 |
0.0894 |
0.0794 |
0.0215 |
0.0311 |
0.0225 |
0.0236 |
-2.4737 |
-3.9531 |
-2.4454 |
-2.0394 |
-1.9996 |
-2.3913 |
-2.4404 |
1.9691 |
|
4 |
0.0895 |
0.0795 |
0.0174 |
0.0232 |
0.0182 |
0.0238 |
-2.4702 |
-3.951 |
-2.4473 |
-2.0339 |
-1.9992 |
-2.3859 |
-2.435 |
1.9649 |
|
5 |
0.0863 |
0.0819 |
0.0173 |
0.0223 |
0.0218 |
0.0231 |
-2.4706 |
-3.9522 |
-2.4505 |
-2.0316 |
-1.9999 |
-2.3881 |
-2.4393 |
1.9704 |
|
6 |
0.0856 |
0.0788 |
0.0212 |
0.0253 |
0.0209 |
0.0234 |
-2.4704 |
-3.9534 |
-2.4495 |
-2.0324 |
-1.9999 |
-2.385 |
-2.4366 |
1.969 |
|
7 |
0.0873 |
0.0807 |
0.0199 |
0.0231 |
0.0238 |
0.0217 |
-2.4693 |
-3.9508 |
-2.4474 |
-2.0315 |
-1.9985 |
-2.3864 |
-2.436 |
1.9695 |
|
8 |
0.0874 |
0.0838 |
0.0184 |
0.0233 |
0.02 |
0.0218 |
-2.4704 |
-3.953 |
-2.4494 |
-2.0325 |
-1.9991 |
-2.3843 |
-2.4347 |
1.9621 |
|
9 |
0.0861 |
0.0866 |
0.0159 |
0.0239 |
0.0163 |
0.0262 |
-2.4696 |
-3.9512 |
-2.4468 |
-2.0326 |
-1.9977 |
-2.3875 |
-2.4369 |
1.9714 |
|
10 |
0.0841 |
0.0826 |
0.02 |
0.0201 |
0.0227 |
0.0243 |
-2.4671 |
-3.9492 |
-2.4447 |
-2.0294 |
-1.994 |
-2.3896 |
-2.4381 |
1.9695 |
|
11 |
0.0878 |
0.0838 |
0.0256 |
0.0211 |
0.023 |
0.0299 |
-2.4701 |
-3.9506 |
-2.4448 |
-2.0302 |
-1.9952 |
-2.3927 |
-2.4428 |
1.9616 |
|
12 |
0.0873 |
0.082 |
0.0222 |
0.0217 |
0.0235 |
0.0201 |
-2.4691 |
-3.9503 |
-2.4454 |
-2.0303 |
-1.9961 |
-2.3895 |
-2.441 |
1.9698 |
|
MAX |
0.0904 |
0.0866 |
0.0256 |
0.0311 |
0.0246 |
0.0299 |
-2.4671 |
-3.9492 |
-2.4447 |
-2.0294 |
-1.994 |
-2.3843 |
-2.4347 |
1.9714 |
|
MIN |
0.0841 |
0.0788 |
0.0159 |
0.0201 |
0.0163 |
0.0194 |
-2.4747 |
-3.9534 |
-2.4505 |
-2.0394 |
-1.9999 |
-2.3927 |
-2.4428 |
1.9616 |
|
MAX-MIN |
0.0063 |
0.0078 |
0.0097 |
0.011 |
0.0083 |
0.0105 |
0.0076 |
0.0042 |
0.0058 |
0.01 |
0.0059 |
0.0084 |
0.0081 |
0.0098 |
经12次测量结果显示，动态重复性精度为0.012mm以内
