检测需求：检测手机屏蔽罩的平面度
精度要求：平面度 0.05mm
视野要求：X方向90mm
相机选型：单台SR7050线激光3D相机
成像方式：相机固定，零件运动
节拍要求：每小时检测1800个
测量方法：1.屏蔽罩塑胶圈选择20个点，计算平面度信息
2.中框选择9点 检测平面度信息。
浏览量:
197
手机屏蔽罩
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

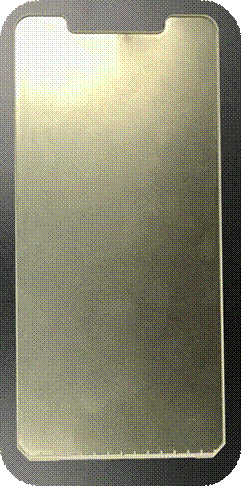

项目检测对象为某厂商手机板屏蔽罩，如下图所示。
项目采用SR7140线激光相机扫描被测零件。SR7140的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
90mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.5um |
|
X轴重复精度 |
8um |
|
X轴数据间隔 |
30um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

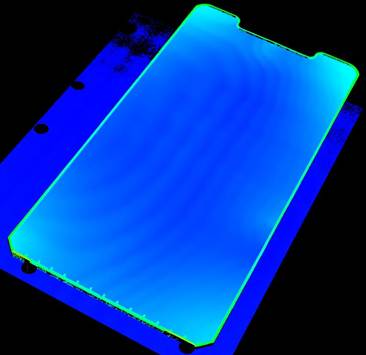

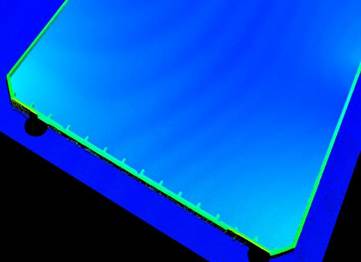

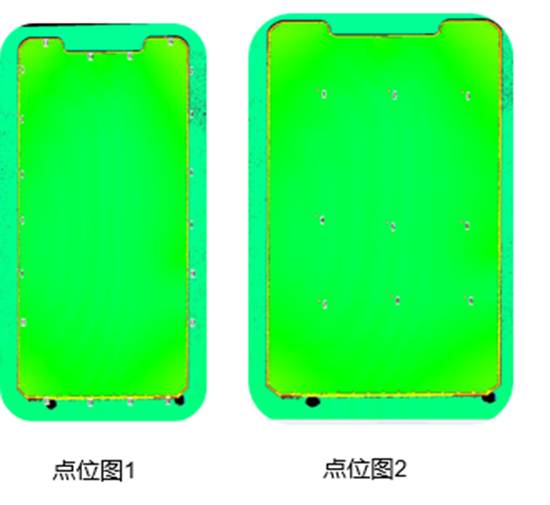

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，在屏蔽罩塑胶圈选择20个点，计算平面度信息，中框选择9点， 检测平面度信息，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
选点平面度1（边框） |
选点平面度（中框） |
|
1 |
0.3274 |
0.1683 |
|
2 |
0.3251 |
0.1555 |
|
3 |
0.3189 |
0.1593 |
|
4 |
0.3204 |
0.1661 |
|
5 |
0.319 |
0.1547 |
|
6 |
0.3276 |
0.1584 |
|
7 |
0.3452 |
0.1627 |
|
8 |
0.3284 |
0.1634 |
|
9 |
0.3339 |
0.1498 |
|
10 |
0.3417 |
0.1387 |
|
11 |
0.3445 |
0.1478 |
|
12 |
0.3509 |
0.1418 |
|
13 |
0.3486 |
0.162 |
|
14 |
0.3446 |
0.1507 |
|
15 |
0.3424 |
0.1469 |
|
16 |
0.3316 |
0.1623 |
|
17 |
0.3288 |
0.1556 |
|
18 |
0.3321 |
0.1489 |
|
MAX-MIN |
0.032 |
0.0296 |
经多次检验验证，重复精度均低于0.05mm
