检测需求：检测边框平面度
精度要求：0.01mm
相机选型：单台SR7140线激光3D相机
成像方式：相机固定，零件运动
相对运动速度：200mm/s
测量方法：稳定在平台上，选择两边边框最高台阶，共8个点，测量平面度；
浏览量:
197
手机边框平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

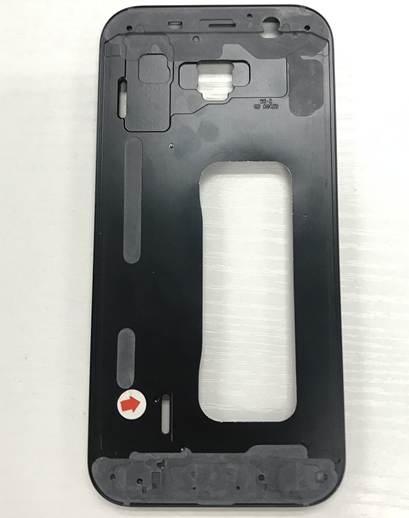

项目检测对象为某型号手机框，需要检测其边框的平面度，如下图所示。
使用SR7140线激光相机扫描被测零件。SR7140的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
90mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.5um |
|
X轴重复精度 |
8um |
|
X轴数据间隔 |
30um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

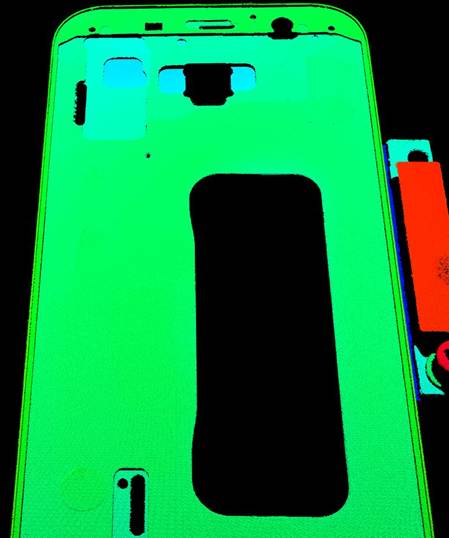

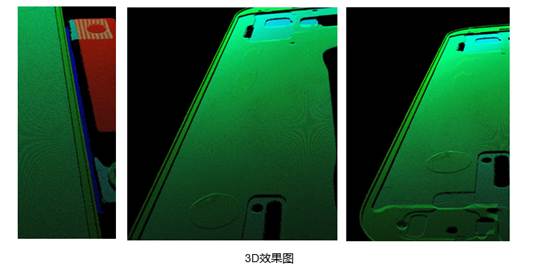

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，将手机壳稳定在平台上，选择两边边框最高台阶，共8个点，测量平面度，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
选点平面度 |
|
1 |
0.1072 |
|
2 |
0.1036 |
|
3 |
0.1027 |
|
4 |
0.1031 |
|
5 |
0.103 |
|
6 |
0.1055 |
|
7 |
0.1068 |
|
8 |
0.1007 |
|
9 |
0.1046 |
|
10 |
0.1071 |
|
11 |
0.1026 |
|
12 |
0.1023 |
|
13 |
0.1027 |
|
14 |
0.1034 |
|
15 |
0.103 |
|
16 |
0.1023 |
|
17 |
0.1025 |
|
18 |
0.1023 |
|
19 |
0.1062 |
|
20 |
0.1067 |
|
MAX |
0.1072 |
|
MIN |
0.1007 |
|
MAX-MIN |
0.0065 |
经测量结果显示，边框平面度动态重复性精度为0.007mm以内。
