检测需求：测量配件曲面凹陷和凸起处的翘曲度
精度要求：0.05
视野要求：满足检测要求
相机选型：单台SR7400线激光3D相机
成像方式：相机固定，零件运动
节拍要求：每2秒检测1个
测量方法：在凹陷的区域和凸起的区域各选取6个点，共12个点，测量翘曲度；
浏览量:
197
汽车配件翘曲度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

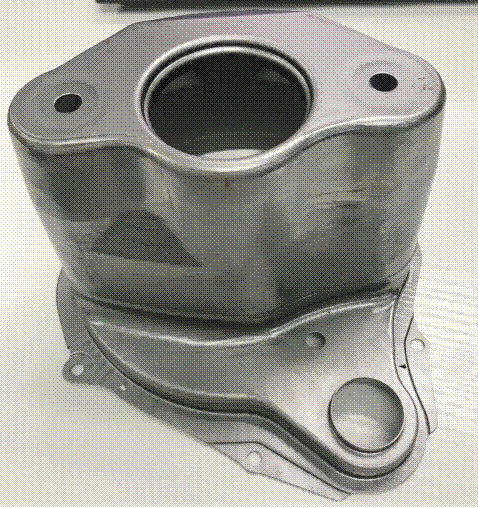

项目检测对象为某汽车某型号配件，如下图所示。
项目采用SR7400线激光相机扫描被测零件。SR7400的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
240mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
5um |
|
X轴重复精度 |
20um |
|
X轴数据间隔 |
80um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

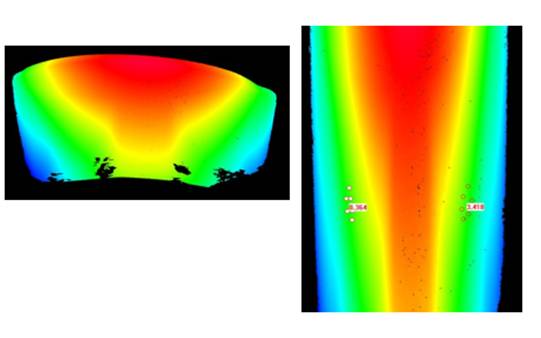

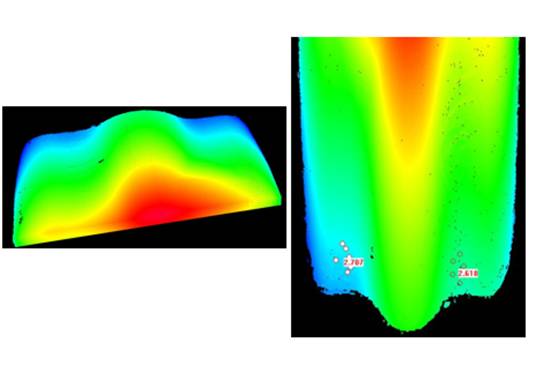

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，在凹陷的区域和凸起的区域各选取6个点，共12个点，测量翘曲度，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
区域翘曲度 |
区域翘曲度 |
区域翘曲度 |
区域翘曲度 |
|
1 |
2.6405 |
2.5352 |
0.3599 |
1.6096 |
|
2 |
2.6641 |
2.514 |
0.3574 |
1.6356 |
|
3 |
2.6608 |
2.5269 |
0.3423 |
1.6447 |
|
4 |
2.6697 |
2.5107 |
0.3545 |
1.6182 |
|
5 |
2.6705 |
2.5207 |
0.3379 |
1.6069 |
|
6 |
2.6752 |
2.5266 |
0.3382 |
1.5991 |
|
7 |
2.6694 |
2.5234 |
0.3585 |
1.6009 |
|
8 |
2.6876 |
2.5216 |
0.3515 |
1.6214 |
|
9 |
2.6649 |
2.5211 |
0.3191 |
1.6141 |
|
10 |
2.6822 |
2.5265 |
0.3124 |
1.6078 |
|
11 |
2.6795 |
2.5297 |
0.3126 |
1.6221 |
|
12 |
2.682 |
2.5533 |
0.3215 |
1.5952 |
|
13 |
2.6613 |
2.5323 |
0.3595 |
1.6251 |
|
max |
2.6876 |
2.5533 |
0.3599 |
1.6447 |
|
min |
2.6405 |
2.5107 |
0.3124 |
1.5952 |
|
max-min |
0.0471 |
0.0426 |
0.0475 |
0.0495 |
经13次测量结果显示，区域翘曲度重复精度均优于0.05mm；
