检测需求：测量电子元件针脚共面度
精度要求：0.08
相机选型：单台SR7050线激光3D相机
成像方式：相机固定，零件运动
节拍要求：每1秒检测1个
测量方法： 在针脚上选择5个点，测量共面度
浏览量:
197
电子元件针脚共面度测量
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

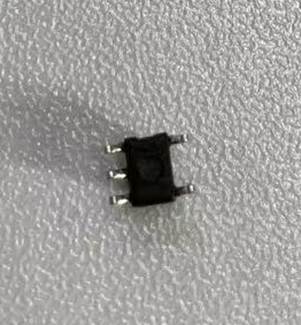

项目检测对象为某电子元器件长沙生产的电子元件，如图所示。
项目采用SR7050线激光相机扫描被测零件。SR7050的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
30mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.2um |
|
X轴重复精度 |
2.5um |
|
X轴数据间隔 |
10um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

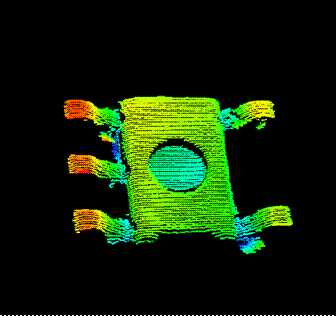

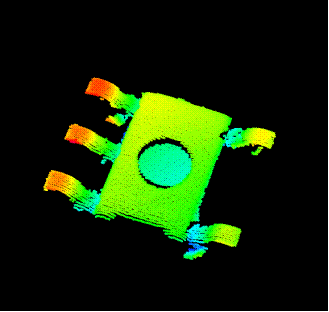

对产品进行3D成像，获得点云，如下图所示。

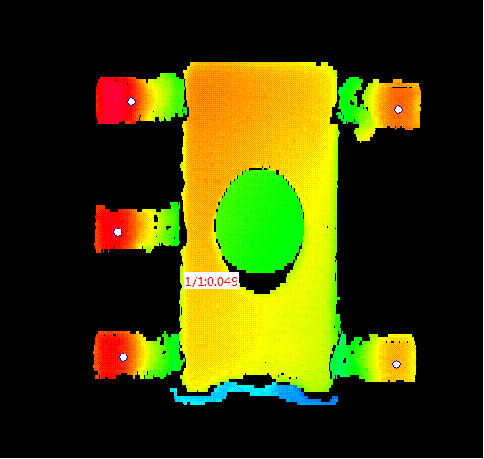

并在KZVision视觉处理软件中对点云数据进行处理，测量共面度度，如下图所示：
多次进行检测，检测结果如下表所示。
|
序号 |
共面度 |
|
1 |
0.0547 |
|
2 |
0.0489 |
|
3 |
0.0538 |
|
4 |
0.0485 |
|
5 |
0.0538 |
|
6 |
0.048 |
|
7 |
0.054 |
|
8 |
0.0489 |
|
9 |
0.0538 |
|
10 |
0.0489 |
|
11 |
0.0533 |
|
12 |
0.0486 |
|
MAX |
0.0547 |
|
MIN |
0.048 |
|
MAX-MIN |
0.0067 |
经12次测量结果显示，静态重复性精度为0.007mm以内
