检测需求：测量两个部件的高度差与平面度
精度要求：0.01
相机选型：单台SR7080线激光3D相机
成像方式：相机固定，零件运动
节拍要求：每2秒检测一件
测量方法：1. 在小部件的平面区域选取10个点，测量平面度。
2. 在小部件的平面区域选取4个点，及另一个平面选取1个点，测量两个平面的高度差。
浏览量:
197
内存条平面度高度差
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：
项目检测对象为某内存条。
采用SR7080线激光相机扫描被测零件。SR7080的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
60mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.4um |
|
X轴重复精度 |
5um |
|
X轴数据间隔 |
20um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

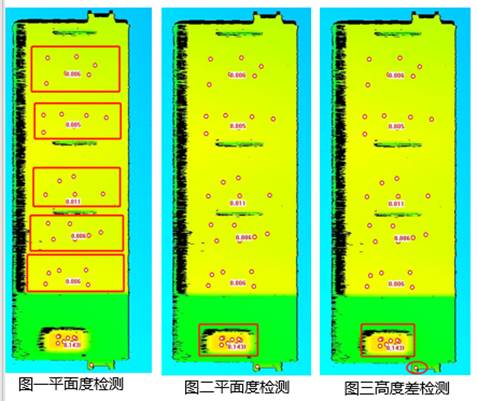

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，在图一框选的5个平面区域，各选取6个点，测量平面度。在图二框选的平面区域选取4个点，测量平面度。选取图三框选的区域，测量高度差。如下图所示：
多次对小部件进行检测，检测结果如下表所示：
|
序号 |
平面度 |
点到平面高度差 |
|
1 |
0.0118 |
0.8877 |
|
2 |
0.0105 |
0.8903 |
|
3 |
0.011 |
0.8859 |
|
4 |
0.0119 |
0.8883 |
|
5 |
0.0123 |
0.8875 |
|
6 |
0.0119 |
0.8883 |
|
7 |
0.0121 |
0.8897 |
|
8 |
0.0118 |
0.8894 |
|
9 |
0.0115 |
0.8858 |
|
10 |
0.013 |
0.8905 |
|
11 |
0.0128 |
0.8912 |
|
12 |
0.0124 |
0.8895 |
|
max |
0.013 |
0.8912 |
|
min |
0.0105 |
0.8858 |
|
max-min |
0.0025 |
0.0054 |
小部件平面度重复性为0.0025；小部件选点到平面的高度差重复性为0.0054
多次对大部件进行检测，检测结果如下表所示：
|
序号 |
凸版平面度 |
点到凸版高度差 |
平面度1 |
平面度2 |
平面度3 |
平面度4 |
平面度5 |
|
1 |
0.0071 |
0.8433 |
0.0042 |
0.0073 |
0.0094 |
0.0058 |
0.0056 |
|
2 |
0.0069 |
0.8361 |
0.0043 |
0.0051 |
0.0104 |
0.0045 |
0.0058 |
|
3 |
0.004 |
0.84 |
0.004 |
0.008 |
0.014 |
0.0036 |
0.0057 |
|
4 |
0.0063 |
0.8389 |
0.0035 |
0.0048 |
0.0132 |
0.0039 |
0.0058 |
|
5 |
0.0049 |
0.8431 |
0.0052 |
0.0066 |
0.0136 |
0.0045 |
0.0052 |
|
6 |
0.005 |
0.8384 |
0.0043 |
0.0072 |
0.0123 |
0.0063 |
0.0034 |
|
7 |
0.0044 |
0.8414 |
0.0031 |
0.0036 |
0.012 |
0.0052 |
0.0037 |
|
8 |
0.003 |
0.8328 |
0.0046 |
0.0082 |
0.0153 |
0.0036 |
0.0048 |
|
9 |
0.0071 |
0.8379 |
0.0063 |
0.006 |
0.0139 |
0.0033 |
0.0037 |
|
10 |
0.0055 |
0.8336 |
0.0038 |
0.0029 |
0.0152 |
0.0021 |
0.0032 |
|
11 |
0.0046 |
0.8397 |
0.0054 |
0.006 |
0.0098 |
0.0064 |
0.0039 |
|
12 |
0.0043 |
0.8382 |
0.0027 |
0.0081 |
0.0147 |
0.0045 |
0.0034 |
|
13 |
0.0048 |
0.8394 |
0.0035 |
0.0084 |
0.0132 |
0.0047 |
0.0046 |
|
14 |
0.0034 |
0.8365 |
0.0059 |
0.0056 |
0.0113 |
0.0053 |
0.0058 |
|
max |
0.0071 |
0.8433 |
0.0063 |
0.0084 |
0.0153 |
0.0064 |
0.0058 |
|
min |
0.003 |
0.8328 |
0.0027 |
0.0029 |
0.0094 |
0.0021 |
0.0032 |
|
max-min |
0.0041 |
0.0105 |
0.0036 |
0.0055 |
0.0059 |
0.0043 |
0.0026 |
多次测量数据表面，该测量方案实现了内存条平面度的高精度测量。
