检测需求：检测两个金属面的平面度（共面度）
精度要求：0.01mm
相机选型：单台SR7050线激光3D相机
成像方式：相机固定，零件运动
运动速度：300mm/s
测量方法：将产品平稳固定在运动平台上，在左右两边各选一排8个点，测量平面度；再选整体一共16个点，测量平面度；
浏览量:
197
金属平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

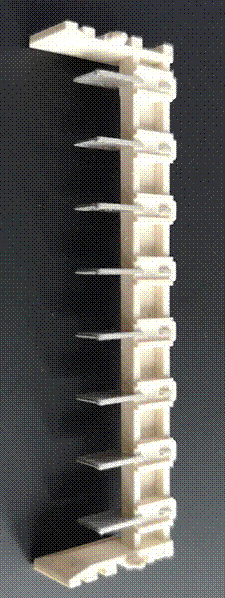

项目检测对象为某公司产品零件，如下图所示。
项目采用SR7050线激光相机扫描被测零件。SR7050的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
30mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.2um |
|
X轴重复精度 |
2.5um |
|
X轴数据间隔 |
10um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

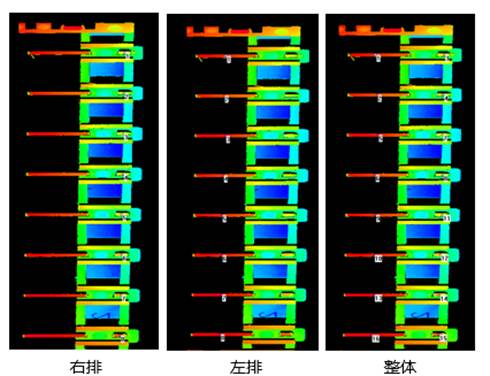

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，将产品平稳固定在运动平台上，在左右两边各选一排8个点，测量平面度；再选整体一共16个点，测量平面度，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
左 |
右 |
全部 |
|
1 |
0.032 |
0.0556 |
0.0573 |
|
2 |
0.032 |
0.0557 |
0.0584 |
|
3 |
0.0312 |
0.055 |
0.0555 |
|
4 |
0.0324 |
0.0557 |
0.0569 |
|
5 |
0.0309 |
0.0562 |
0.0566 |
|
6 |
0.0314 |
0.0552 |
0.0563 |
|
7 |
0.0312 |
0.0556 |
0.0564 |
|
8 |
0.0304 |
0.0581 |
0.0608 |
|
9 |
0.0326 |
0.0559 |
0.0572 |
|
10 |
0.0339 |
0.057 |
0.0596 |
|
11 |
0.032 |
0.0571 |
0.06 |
|
12 |
0.0317 |
0.0588 |
0.0601 |
|
MAX |
0.0339 |
0.0588 |
0.0608 |
|
MIN |
0.0304 |
0.055 |
0.0555 |
|
MAX-MIN |
0.0035 |
0.0038 |
0.0053 |
经测量结果显示，静态重复性精度为0.006mm以内
