检测需求：检测CG的平面度，CG上取62个点
精度要求：0.01mm
相机选型：单台SR7140线激光3D相机
成像方式：相机固定，零件运动
相对运动速度：200mm/s
测量方法：在样品上选取64个点位计算平面度
浏览量:
197
CG屏幕平面度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

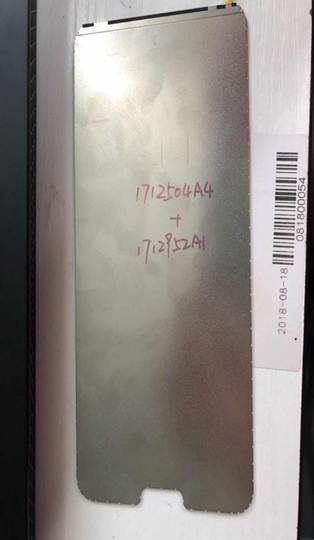

项目检测对象CG屏幕，如下图所示。
使用SR7140线激光相机扫描被测零件。SR7140的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
90mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.5um |
|
X轴重复精度 |
8um |
|
X轴数据间隔 |
30um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

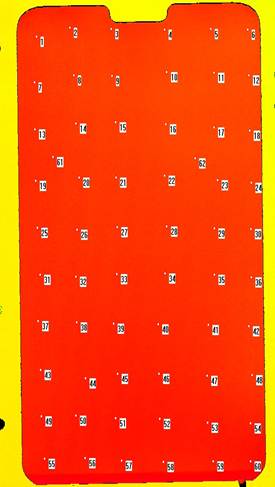

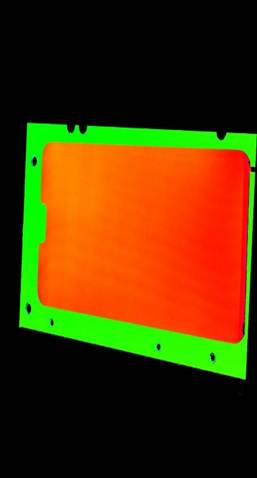

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，在样品上选取64个点位计算平面度如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
次数 |
选点平面度 |
|
1 |
0.1375 |
|
2 |
0.1307 |
|
3 |
0.1339 |
|
4 |
0.1369 |
|
5 |
0.1345 |
|
6 |
0.1295 |
|
7 |
0.1363 |
|
8 |
0.1318 |
|
9 |
0.1336 |
|
10 |
0.1367 |
|
11 |
0.1291 |
|
12 |
0.1363 |
|
13 |
0.1318 |
|
14 |
0.1368 |
|
15 |
0.1364 |
|
16 |
0.1326 |
|
17 |
0.1364 |
|
18 |
0.1361 |
|
19 |
0.1374 |
|
20 |
0.133 |
|
21 |
0.1345 |
|
22 |
0.1349 |
|
23 |
0.134 |
|
24 |
0.1298 |
|
25 |
0.1304 |
|
26 |
0.1296 |
|
27 |
0.1289 |
|
28 |
0.1295 |
|
29 |
0.1358 |
|
30 |
0.1345 |
|
31 |
0.1349 |
|
32 |
0.1346 |
|
max |
0.1375 |
|
min |
0.1289 |
|
max-min |
0.0086 |
经32次测量结果显示，动态重复性精度为0.0086mm以内
