产品名称：某平牌轮胎
检测需求：轮胎宽度检测
精度要求：0.5mm
视野要求：200-400mm，满足零件检测要求
相机选型：单台SR7080线激光3D相机
成像方式：相机固定，零件运动
相对运动速度：500mm/s
测量方法：触发间间距：0.1mm； 采样周期：4.5khz；
速度上限：450mm/s； 批处理点数：5000；
测量范围：Z方向：MIDDLE
浏览量:
197
轮胎宽度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：
项目检测对象为某品牌某型号轮胎，如下图所示。
采用SR7240线激光相机扫描被测零件。SR7240的相机参数如下表所示。
参数 |
数值 |
|
X轴宽度 |
150mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
1um |
|
X轴重复精度 |
13um |
|
X轴数据间隔 |
50um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

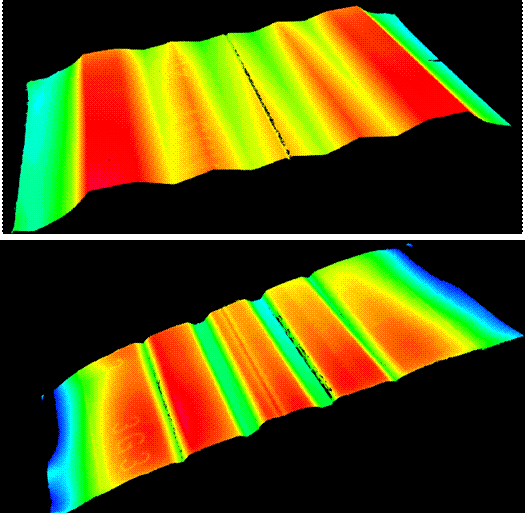

对产品进行3D成像，获得点云，如下图所示。

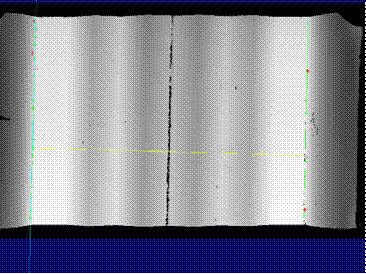

并在KZVision视觉处理软件中对点云数据进行处理，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
序号 |
测量值 |
|
1 |
143.2039 |
|
2 |
143.1519 |
|
3 |
143.1928 |
|
4 |
143.4203 |
|
5 |
143.3382 |
|
6 |
143.1613 |
|
7 |
143.3381 |
|
8 |
143.1583 |
|
9 |
143.3512 |
|
10 |
143.1527 |
|
MAX |
143.4203 |
|
MIN |
143.1519 |
|
MAX-MIN |
0.268mm |
10次检测结果显示，重复精度为0.268mm。
