产品名称：LED灯片
检测需求：胶高检测
视野要求：满足零件检测要求(产品尺寸60mm x 140mm)
相机选型：单台SR7140线激光3D相机
精度要求：0.01
成像方式：相机固定，零件运动
测量方法：在基准面和测量位置各选一点测量点到平面的高度差
浏览量:
197
LED胶高检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

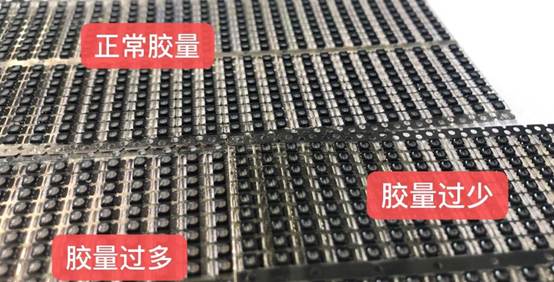

项目检测对象为LED灯片，如下图所示。
使用SR7140线激光相机扫描被测零件。SR7140的相机参数如下表所示。
参数 |
数值 |
|
X轴宽度 |
95mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.5um |
|
X轴重复精度 |
8um |
|
X轴数据间隔 |
30um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

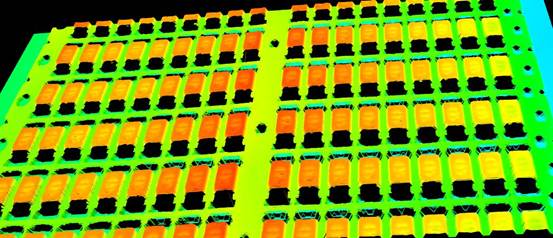

对产品进行3D成像，获得点云，如下图所示。

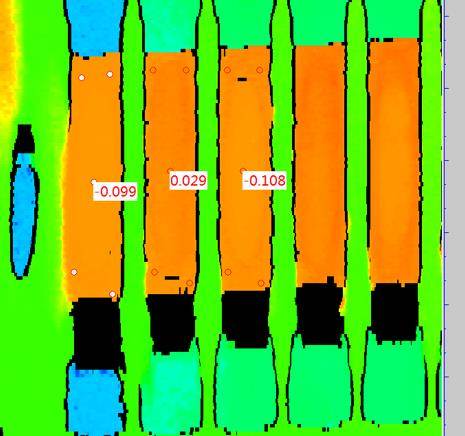

并在KZVision视觉处理软件中对点云数据进行处理，如下图所示，在基准面和测量位置各选一点测量点到平面的高度差，如图一所示选了三个位置的点到平面的高度差测量位置：
多次对样品进行检测，检测结果如下表所示。
|
|
位置1 |
位置2 |
位置3 |
|
1 |
-0.0979 |
0.0326 |
-0.1059 |
|
2 |
-0.0988 |
0.0291 |
-0.1082 |
|
3 |
-0.0995 |
0.0318 |
-0.1076 |
|
4 |
-0.1016 |
0.0358 |
-0.1043 |
|
5 |
-0.1019 |
0.0376 |
-0.1096 |
|
6 |
-0.1023 |
0.0321 |
-0.1065 |
|
7 |
-0.1024 |
0.0362 |
-0.1057 |
|
8 |
-0.1025 |
0.0362 |
-0.106 |
|
9 |
-0.103 |
0.0378 |
-0.1083 |
|
10 |
-0.1038 |
0.032 |
-0.1082 |
|
MAX |
0.0059 |
0.0006 |
0.0023 |
10次检测结果显示，重复精度均不高于0.006mm。
