产品名称：汽车配件滤芯
检测需求：滤芯高度差
相机选型：单台SR7240线激光3D相机
成像方式：相机固定，零件运动
相对运动速度：200mm/s
测量方法： 检测凸起和凹进的高度差，在凸起区域和凹进区域各选择点，测量。
浏览量:
197
汽车配件滤芯高度差检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

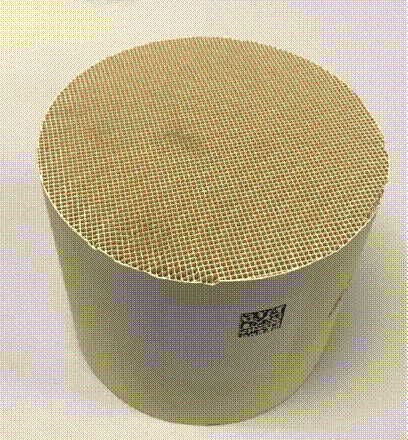

项目检测对象为汽车滤芯，如下图所示：
项目使用SR7240线激光相机扫描被测零件。SR7240的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
147mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
1um |
|
X轴重复精度 |
13um |
|
X轴数据间隔 |
50um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

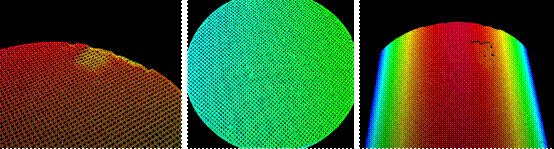

对产品进行3D成像，获得点云，如下所示。

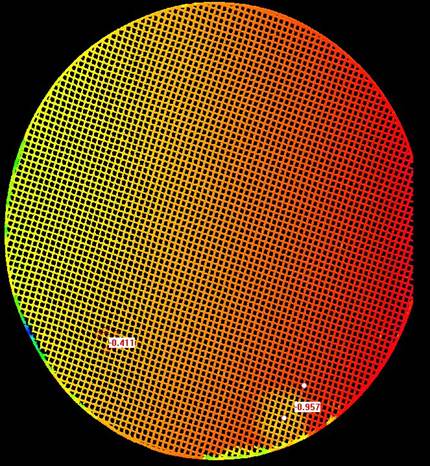

在KZVision视觉处理软件中对点云数据进行处理，金色金属层、黑色塑料层，各选一个点，测量高度差，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
|
两点高度差 |
点到平面高度差 |
|
1 |
-0.9584 |
-0.4113 |
|
2 |
-0.9563 |
-0.4163 |
|
3 |
-0.9555 |
-0.4104 |
|
4 |
-0.9563 |
-0.4131 |
|
5 |
-0.9618 |
-0.415 |
|
6 |
-0.9607 |
-0.4109 |
|
7 |
-0.9534 |
-0.4182 |
|
8 |
-0.9555 |
-0.4121 |
|
9 |
-0.951 |
-0.4174 |
|
10 |
-0.9559 |
-0.4146 |
|
11 |
-0.9586 |
-0.4072 |
|
12 |
-0.9566 |
-0.4114 |
|
MAX |
-0.951 |
-0.4072 |
|
MIN |
-0.9618 |
-0.4182 |
|
MAX-MIN |
0.0108 |
0.011 |
12次检测结果显示，重复精度为0.012mm，满足测量要求。
