产品名称：电脑壳后盖
检测需求：后盖螺丝高度差
相机选型：单台SR7140线激光3D相机
成像方式：相机固定，零件运动
节拍要求：每5秒检测一个
测量方法：分两次扫描完，金色金属层、黑色塑料层，各选一个点，测量高度差。
浏览量:
197
电脑后盖螺丝高度差检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

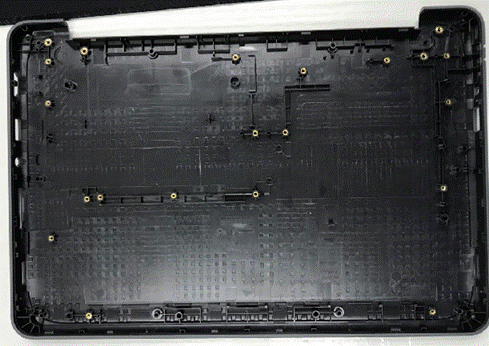

项目检测对象为某品牌某型号电脑壳后盖，如下图所示。
通过3D视觉检测后盖各个螺丝的高度差，项目使用SR7140线激光相机扫描被测零件。SR7140的相机参数如下表所示。
参数 |
数值 |
|
X轴宽度 |
90mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.5um |
|
X轴重复精度 |
8um |
|
X轴数据间隔 |
30um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

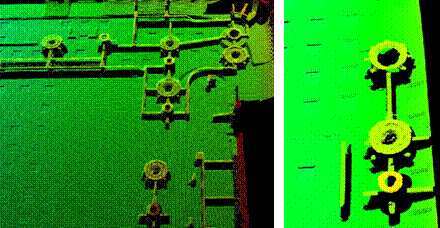

对产品进行3D成像，获得点云，如下所示。

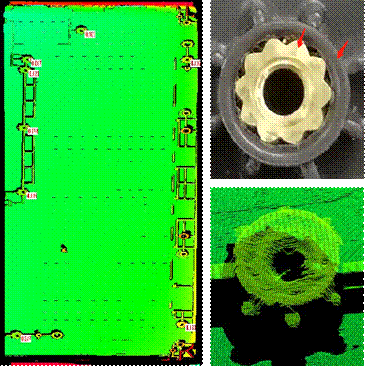

在KZVision视觉处理软件中对点云数据进行处理，金色金属层、黑色塑料层，各选一个点，测量高度差，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
-0.2091 |
-0.1384 |
-0.0629 |
-0.0603 |
-0.1772 |
-0.1321 |
-0.2387 |
-0.1896 |
-0.1138 |
-0.0725 |
|
2 |
-0.2002 |
-0.1362 |
-0.0615 |
-0.0675 |
-0.1799 |
-0.1201 |
-0.227 |
-0.1942 |
-0.1234 |
-0.0663 |
|
3 |
-0.1943 |
-0.1321 |
-0.0634 |
-0.0649 |
-0.1749 |
-0.1248 |
-0.2422 |
-0.1951 |
-0.1109 |
-0.0627 |
|
4 |
-0.2041 |
-0.144 |
-0.0626 |
-0.0688 |
-0.1768 |
-0.1325 |
-0.2352 |
-0.1894 |
-0.1122 |
-0.066 |
|
5 |
-0.1943 |
-0.1391 |
-0.057 |
-0.0673 |
-0.176 |
-0.1363 |
-0.2349 |
-0.1997 |
-0.122 |
-0.0722 |
|
6 |
-0.1996 |
-0.1349 |
-0.0829 |
-0.0665 |
-0.1775 |
-0.129 |
-0.2419 |
-0.1901 |
-0.1082 |
-0.0646 |
|
7 |
-0.2005 |
-0.1389 |
-0.0738 |
-0.0647 |
-0.1742 |
-0.1219 |
-0.237 |
-0.1948 |
-0.1217 |
-0.0656 |
|
8 |
-0.1962 |
-0.1487 |
-0.0629 |
-0.0691 |
-0.1656 |
-0.1296 |
-0.2362 |
-0.1943 |
-0.1255 |
-0.073 |
|
9 |
-0.1933 |
-0.1356 |
-0.0562 |
-0.076 |
-0.165 |
-0.1258 |
-0.239 |
-0.1881 |
-0.1083 |
-0.0613 |
|
10 |
-0.1928 |
-0.1359 |
-0.0647 |
-0.0628 |
-0.1599 |
-0.1232 |
-0.2328 |
-0.1856 |
-0.1064 |
-0.0757 |
|
11 |
-0.1971 |
-0.1425 |
-0.0576 |
-0.0697 |
-0.1594 |
-0.1288 |
-0.2356 |
-0.1938 |
-0.1254 |
-0.0679 |
|
12 |
-0.1915 |
-0.1492 |
-0.0551 |
-0.0628 |
-0.153 |
-0.1325 |
-0.2258 |
-0.1832 |
-0.1138 |
-0.0598 |
|
MAX |
-0.1915 |
-0.1321 |
-0.0551 |
-0.0603 |
-0.153 |
-0.1201 |
-0.2258 |
-0.1832 |
-0.1064 |
-0.0598 |
|
MIN |
-0.2091 |
-0.1492 |
-0.0829 |
-0.076 |
-0.1799 |
-0.1363 |
-0.2422 |
-0.1997 |
-0.1255 |
-0.0757 |
|
MAX-MIN |
0.0176 |
0.0171 |
0.0278 |
0.0157 |
0.0269 |
0.0162 |
0.0164 |
0.0165 |
0.0191 |
0.0159 |
12次检测结果显示，重复精度为0.03mm。
