检测需求：检测有无、包胶、螺母高度是否和塑料高度平齐
精度要求：0.005
相机选型：单台SR7140线激光3D相机
成像方式：相机固定，零件运动
节拍要求：每3.5秒检测一个
测量方法：选择两点高度差，测量螺母到塑料高；由此可检测螺母有无、螺母高度是否和塑料高度平齐需扫描三次螺丝方可扫齐
浏览量:
197
螺母高度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

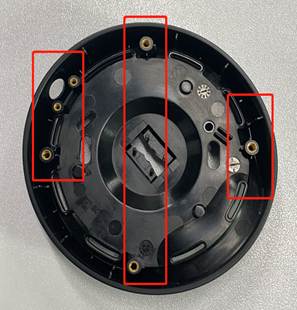

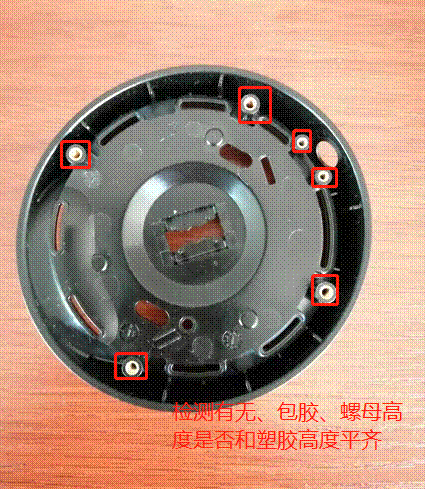

项目检测对象为某金属件，需要检测螺母有误，是否包胶，螺母和塑胶高度等，如下图所示。
使用SR8020线激光相机扫描被测零件。SR8020的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
14mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.1um |
|
X轴重复精度 |
0.1um |
|
X轴数据间隔 |
5um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
3200-67000 |

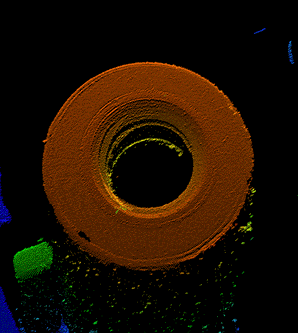

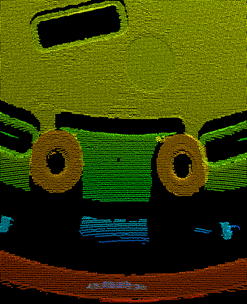

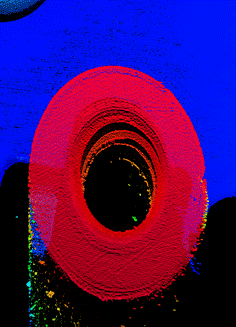

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，选择两点高度差，测量螺母到塑料高；由此可检测螺母有无、螺母高度是否和塑料高度平齐需扫描三次螺丝方可扫齐，如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
|
高度1 |
高度2 |
高度3 |
高度4 |
高度5 |
高度6 |
|
1 |
-0.0105 |
-0.0053 |
0.009 |
-0.0038 |
-0.0098 |
-0.0048 |
|
2 |
-0.0097 |
-0.0055 |
0.008 |
-0.0035 |
-0.0094 |
-0.0046 |
|
3 |
-0.0104 |
-0.0049 |
0.0087 |
-0.0028 |
-0.0095 |
-0.0039 |
|
4 |
-0.0102 |
-0.0052 |
0.0092 |
-0.0027 |
-0.0097 |
-0.0038 |
|
5 |
-0.0105 |
-0.0052 |
0.0091 |
-0.0038 |
-0.0095 |
-0.0042 |
|
6 |
-0.0104 |
-0.005 |
0.0086 |
-0.0025 |
-0.0094 |
-0.0034 |
|
7 |
-0.0099 |
-0.0056 |
0.0106 |
-0.0023 |
-0.0092 |
-0.0031 |
|
8 |
-0.0105 |
-0.0056 |
0.0085 |
-0.0048 |
-0.0092 |
-0.0031 |
|
9 |
-0.0104 |
-0.005 |
0.011 |
-0.0029 |
-0.0094 |
-0.0037 |
|
10 |
-0.0105 |
-0.0055 |
0.0124 |
-0.0033 |
-0.0091 |
-0.0022 |
|
11 |
-0.0107 |
-0.006 |
0.0107 |
-0.0029 |
-0.009 |
-0.0023 |
|
12 |
-0.0102 |
-0.005 |
0.0087 |
-0.0031 |
-0.0088 |
-0.0024 |
|
MAX |
-0.0097 |
-0.0049 |
0.0124 |
-0.0023 |
-0.0088 |
-0.0022 |
|
MIN |
-0.0107 |
-0.006 |
0.008 |
-0.0048 |
-0.0098 |
-0.0048 |
|
MAX-MIN |
0.001 |
0.0011 |
0.0044 |
0.0025 |
0.001 |
0.0026 |
经测量结果显示，静态重复性精度为0.005mm以内。
