产品名称：手机框
检测需求：1. 检测螺丝检测有无缺失、浮高（不超过0.1）、歪斜（不超过10度）

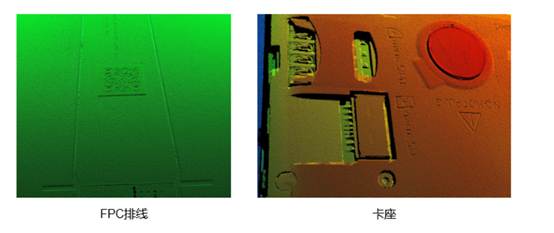

2.检测FPC排线贴紧（起翘不超过0.05），闪光灯是否漏装指纹模组是否倾斜（倾斜度不超过3度）
3.检测卡座是否起翘
精度要求：0.05
相机选型：单台SR7140线激光3D相机
成像方式：相机固定，零件运动
相对运动速度：每1.5秒检测一个
测量方法：在平面上选10个作为基准平面，在14个螺丝上各选一点，测量高度差；
浏览量:
197
手机框螺丝卡座FPC排线
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：
项目检测对象为某厂商某型号手机框，采用SR7140线激光相机扫描被测零件。SR7140的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
90mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.5um |
|
X轴重复精度 |
8um |
|
X轴数据间隔 |
30um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

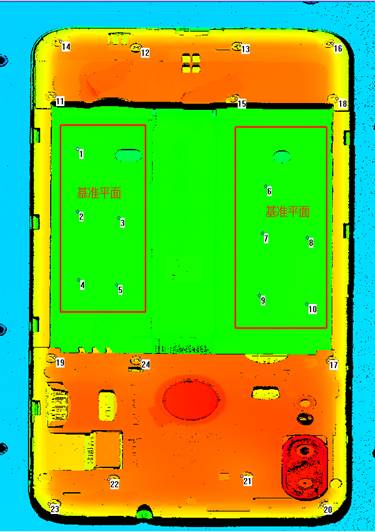

对产品进行3D成像，获得点云，并在KZVision视觉处理软件中对点云数据进行处理，在平面上选10个作为基准平面，在14个螺丝上各选一点，测量高度差如下图所示：
多次对样品进行检测，检测结果如下表所示。
|
|
高度1 |
高度2 |
高度3 |
高度4 |
螺丝1 |
螺丝2 |
螺丝3 |
螺丝4 |
|
1 |
0.0075 |
0.0391 |
0.0137 |
0.034 |
-0.9233 |
-0.7577 |
-0.7729 |
-0.7151 |
|
2 |
0.006 |
0.0347 |
0.0159 |
0.0302 |
-0.9212 |
-0.7515 |
-0.773 |
-0.7215 |
|
3 |
0.0074 |
0.0346 |
0.0111 |
0.036 |
-0.9149 |
-0.7553 |
-0.773 |
-0.7203 |
|
4 |
0.0055 |
0.0391 |
0.0141 |
0.0362 |
-0.9218 |
-0.7625 |
-0.7793 |
-0.7202 |
|
5 |
-0.0005 |
0.0378 |
0.007 |
0.0343 |
-0.9358 |
-0.7508 |
-0.7727 |
-0.7293 |
|
6 |
-0.0011 |
0.0352 |
0.0124 |
0.0348 |
-0.9312 |
-0.7432 |
-0.7654 |
-0.7301 |
|
MAX |
0.0075 |
0.0391 |
0.0159 |
0.0362 |
-0.9149 |
-0.7432 |
-0.7654 |
-0.7151 |
|
MIN |
-0.0011 |
0.0346 |
0.007 |
0.0302 |
-0.9358 |
-0.7625 |
-0.7793 |
-0.7301 |
|
MAX-MIN |
0.0086 |
0.0045 |
0.0089 |
0.006 |
0.0209 |
0.0193 |
0.0139 |
0.015 |
经测量结果显示，重复性精度为0.02mm
