产品名称：某型号充电宝
检测需求：检测6个铜触点的高度差，精度在0.05mm以内
视野要求：可检测到铜触点即可
相机选型：单台SR7140线激光3D相机
精度要求：0.05
成像方式：相机固定，零件运动
浏览量:
197
充电宝铜触点高度测量
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

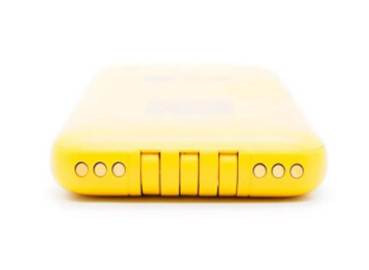

项目检测对象为某品牌充电宝，如下图所示。
采用SR7050高精度线激光相机扫描被测零件。SR7050的相机参数如下表所示。
参数 |
数值 |
|
X轴宽度 |
50mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.2um |
|
X轴重复精度 |
2.5um |
|
X轴数据间隔 |
10um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

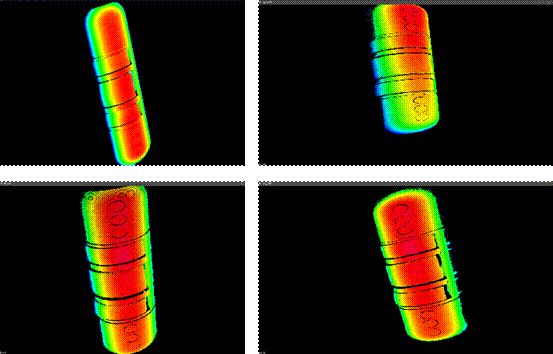

进行铜触点云成像：

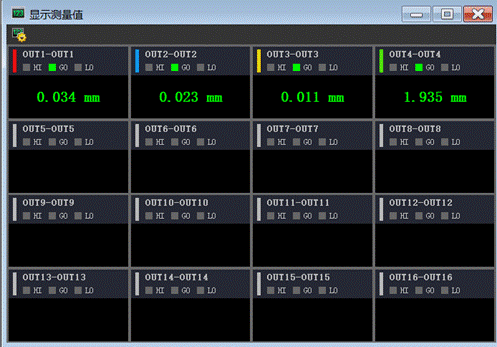

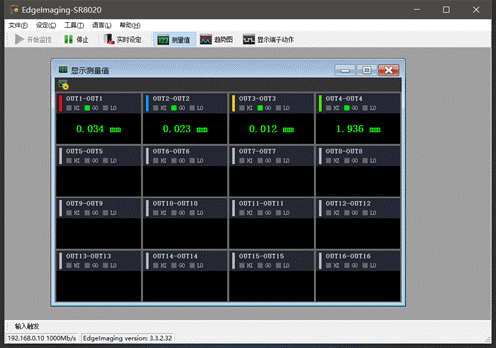

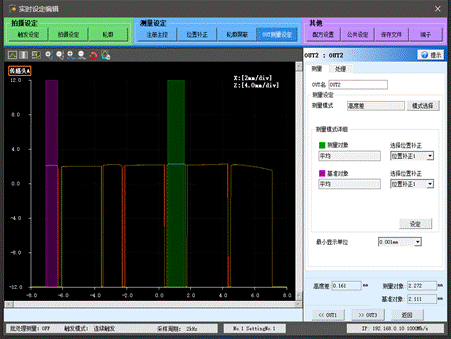

进行高度差测量
