产品名称：某型号手机壳
检测需求：手机壳长度和宽度、镜头孔宽度、指纹孔半径
相机选型：单台SR7140线激光3D相机
精度要求：0.06
成像方式：相机固定，零件运动
节拍要求：每2秒检测一个
浏览量:
197
手机壳尺寸测量
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

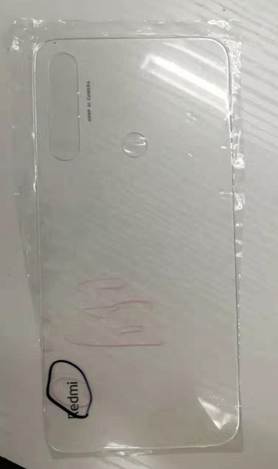

项目检测对象为某型号手机壳，如下图所示。
采用用SR7080线激光相机扫描被测零件。SR7080的相机参数如下表所示。
参数 |
数值 |
|
X轴宽度 |
60mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.4um |
|
X轴重复精度 |
5um |
|
X轴数据间隔 |
20um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |
相机拍摄手机壳点云，并在KZVision软件中进行尺寸测量。

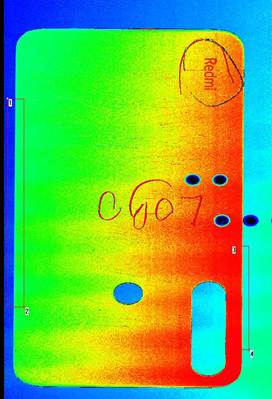

测量宽度尺寸：

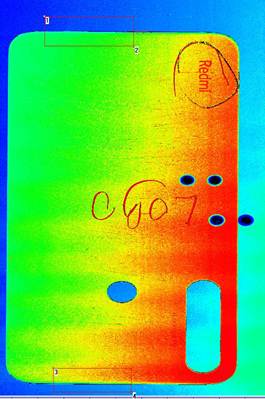

测量长度尺寸：

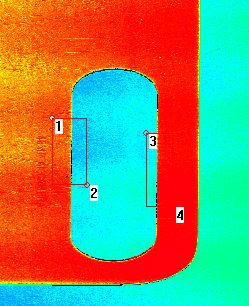

测量镜头尺寸：
测量指纹孔半径：
多次对样品进行检测，检测结果如下表所示。
|
|
长度 |
宽度 |
镜头宽度 |
指模半径 |
|
1 |
154.0446 |
71.2718 |
10.6132 |
4.6266 |
|
2 |
154.0408 |
71.274 |
10.6093 |
4.6279 |
|
3 |
154.0057 |
71.27 |
10.605 |
4.6292 |
|
4 |
154.0474 |
71.2704 |
10.6138 |
4.6362 |
|
5 |
154.0471 |
71.2736 |
10.6123 |
4.6194 |
|
6 |
154.0396 |
71.2719 |
10.6118 |
4.6361 |
|
7 |
154.0194 |
71.2732 |
10.6071 |
4.6196 |
|
8 |
154.0448 |
71.2717 |
10.6154 |
4.6196 |
|
9 |
154.0027 |
71.2721 |
10.6127 |
4.6321 |
|
10 |
153.9996 |
71.2732 |
10.6117 |
4.6194 |
|
MAX |
154.0474 |
71.274 |
10.6154 |
4.6362 |
|
MIN |
153.9996 |
71.27 |
10.605 |
4.6194 |
|
MAX-MIN |
0.0478 |
0.004 |
0.0104 |
0.0168 |
10次检测结果显示，重复精度小于0.05mm。
