产品名称：TE连接器
检测需求：圆墩高度
视野要求：满足零件检测要求
相机选型：单台SR7080线激光3D相机
精度要求：0.02
成像方式：相机固定，零件运动
浏览量:
197
TE连接器
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

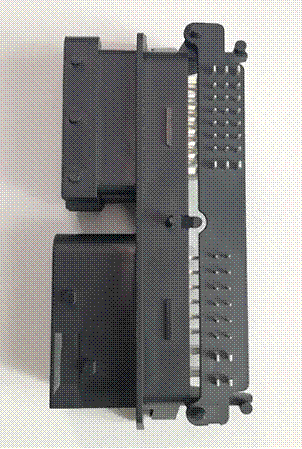

项目检测对象为某公司生产的TE连接器，如下图所示。
采用SR7080线激光相机扫描被测零件。SR7080的相机参数如下表所示。
参数 |
数值 |
|
X轴宽度 |
60mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
0.4um |
|
X轴重复精度 |
5um |
|
X轴数据间隔 |
20um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

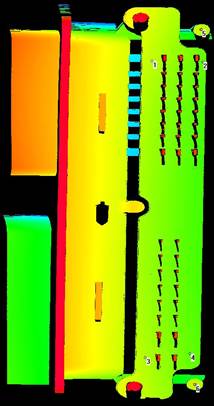

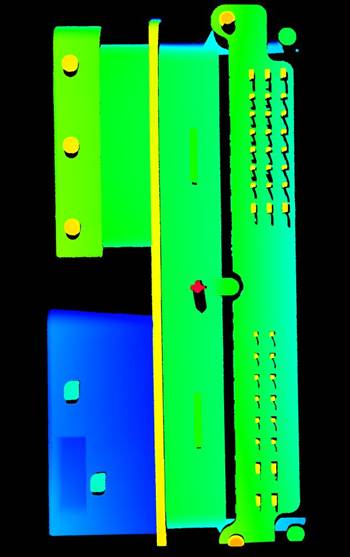

对产品进行3D成像，获得点云，如下图所示。
并在KZVision视觉处理软件中对点云数据进行处理，在大平面选择4个点，做平面校正，测量圆墩到大面的高度，测量针脚到大面的高度，相减得出针脚到圆墩的高度；
：
多次对样品进行检测，检测结果如下表所示。
|
|
高度1 |
高度2 |
高度3 |
高度4 |
高度5 |
高度6 |
高度7 |
高度8 |
|
1 |
2.7694 |
2.8025 |
2.713 |
2.5647 |
2.7457 |
2.5729 |
2.7371 |
2.7849 |
|
2 |
2.7699 |
2.8019 |
2.7128 |
2.5545 |
2.7524 |
2.5637 |
2.738 |
2.7881 |
|
3 |
2.7748 |
2.8039 |
2.72 |
2.5581 |
2.7521 |
2.5674 |
2.7379 |
2.7933 |
|
4 |
2.7707 |
2.8015 |
2.7118 |
2.5604 |
2.7487 |
2.5667 |
2.7361 |
2.784 |
|
5 |
2.7733 |
2.803 |
2.7169 |
2.5519 |
2.7492 |
2.562 |
2.7336 |
2.7874 |
|
6 |
2.7706 |
2.8049 |
2.7139 |
2.5549 |
2.7444 |
2.5712 |
2.7369 |
2.7845 |
|
7 |
2.7723 |
2.8 |
2.7169 |
2.5535 |
2.75 |
2.5618 |
2.7349 |
2.7877 |
|
8 |
2.7701 |
2.803 |
2.7146 |
2.5631 |
2.7455 |
2.566 |
2.7354 |
2.7884 |
|
9 |
2.7675 |
2.8047 |
2.7104 |
2.5561 |
2.7477 |
2.5628 |
2.7349 |
2.7827 |
|
10 |
2.7719 |
2.8007 |
2.7137 |
2.5509 |
2.7488 |
2.5607 |
2.7319 |
2.7868 |
|
11 |
2.7705 |
2.8045 |
2.7139 |
2.5589 |
2.7437 |
2.5661 |
2.7347 |
2.7833 |
|
12 |
2.7711 |
2.8071 |
2.7105 |
2.555 |
2.7496 |
2.5659 |
2.7354 |
2.7837 |
|
MAX |
2.7748 |
2.8071 |
2.72 |
2.5647 |
2.7524 |
2.5729 |
2.738 |
2.7933 |
|
MIN |
2.7675 |
2.8 |
2.7104 |
2.5509 |
2.7437 |
2.5607 |
2.7319 |
2.7827 |
|
MAX-MIN |
0.0073 |
0.0071 |
0.0096 |
0.0138 |
0.0087 |
0.0122 |
0.0061 |
0.0106 |
12次检测结果显示，重复精度小于0.014mm。
