产品名称：鞋底
检测需求：标记线尺寸
精度要求：0.3mm
相机选型：单台SR7240线激光3D相机
成像方式：相机固定，零件运动
相对运动速度：100mm/s
测量方法： 找出标记线轮廓，拟合直线找出端点坐标，计算两端点三维空间的距离。
浏览量:
197
鞋底标记线宽度检测
规格型号：
数量
-
+
库存:
0
产品描述
参数
土压平衡盾构机属封闭式盾构，以刀盘开挖进入土仓的渣土为主要介质来平衡开挖面水土压力，以达到稳定开挖面的效果。适用于国内大多数城市地铁隧道、管廊隧道施工项目。
详情介绍：

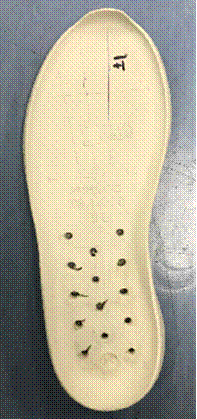

项目检测对象为某鞋厂某型号鞋底，如下图所示。
项目采用SR7240线激光相机扫描被测零件。SR7240的相机参数如下表所示。
|
参数 |
数值 |
|
X轴宽度 |
147mm |
|
光源波长 |
405nm |
|
Z轴重复精度 |
1um |
|
X轴重复精度 |
13um |
|
X轴数据间隔 |
50um |
|
X轴轮廓点数 |
3200 |
|
扫描速度(Hz) |
2500-8000 |

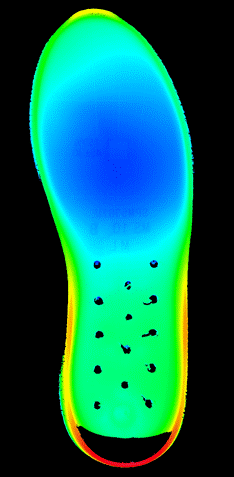

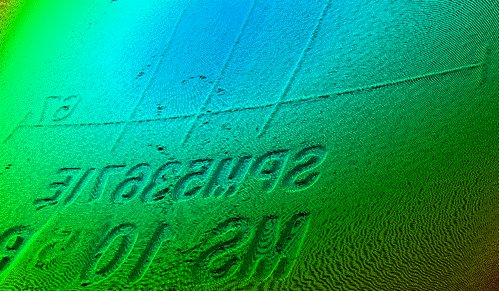

对产品进行3D成像，获得点云，如下所示。

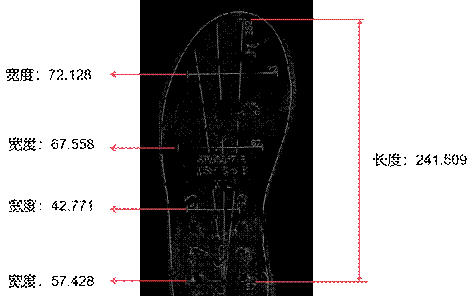

在KZVision视觉处理软件中对点云数据进行处理，找出标记线轮廓，拟合直线找出端点坐标，计算两端点三维空间的距离，如下图所示。
多次对样品进行检测，检测结果如下表所示。
|
|
宽度1 |
宽度2 |
宽度3 |
宽度4 |
长度 |
|
1 |
57.397 |
42.819 |
67.558 |
72.163 |
241.462 |
|
2 |
57.313 |
42.714 |
67.560 |
72.203 |
241.414 |
|
3 |
57.474 |
42.830 |
67.588 |
72.112 |
241.532 |
|
4 |
57.497 |
42.769 |
67.599 |
72.090 |
241.580 |
|
5 |
57.385 |
42.834 |
67.544 |
72.156 |
241.597 |
|
6 |
57.407 |
42.738 |
67.576 |
72.112 |
241.516 |
|
7 |
57.463 |
42.738 |
67.544 |
72.088 |
241.434 |
|
8 |
57.437 |
42.825 |
67.554 |
72.167 |
241.369 |
|
9 |
57.472 |
42.748 |
67.561 |
72.064 |
241.520 |
|
10 |
57.400 |
42.752 |
67.562 |
72.153 |
241.545 |
|
11 |
57.454 |
42.767 |
67.557 |
72.111 |
241.653 |
|
12 |
57.443 |
42.726 |
67.491 |
72.112 |
241.487 |
|
AVG |
57.428 |
42.771 |
67.558 |
72.128 |
241.509 |
|
MAX |
57.497 |
42.834 |
67.599 |
72.203 |
241.653 |
|
MIN |
57.313 |
42.714 |
67.491 |
72.064 |
241.369 |
|
MAX-MIN |
0.184 |
0.120 |
0.108 |
0.139 |
0.284 |
12次检测结果显示，重复精度为0.284mm，小于0.3mm。
